De la modélisation à la conception d’une base de données

Introduction

Créer une base de données ne se limite pas à « stocker des informations ». C’est un travail de conception, comparable à la construction d’une maison : avant de poser les briques, il faut dessiner des plans. Ces plans assurent que la maison sera solide, adaptée aux besoins, et évolutive.

En informatique, ces plans correspondent à la modélisation. Ils décrivent les informations à gérer et leurs relations avant d’écrire la moindre ligne de code SQL.

En France, une méthode a largement structuré cette démarche : la méthodologie Merise . Elle sépare données et traitements, et s’appuie sur trois niveaux :

• Conceptuel (MCD – modèle conceptuel de données) : représentation indépendante de la technique.
• Logique (MLD – modèle logique des données) : traduction vers le modèle relationnel.
• Physique (MPD – modèle physique des données) : passage au SQL concret.

Nous allons suivre tout au long du cours un exemple fil rouge : un Le Festival Jazz de la Villette.

Les règles de gestion métier

Avant de se lancer dans la création d’un modèle conceptuel de données (MCD), il faut d’abord comprendre le besoin métier.
Ces besoins sont formalisés sous forme de règles de gestion, qui décrivent quelles informations doivent être stockées et comment elles s’articulent entre elles.

Ces règles peuvent être :

• fournies par les futurs utilisateurs,
• ou établies par le concepteur lui-même après des entretiens, des observations et une analyse du domaine.

En tant que développeur ou concepteur, il est essentiel de savoir poser les bonnes questions :

• Quelles informations doivent être mémorisées ?
• Quels objets doivent être reliés entre eux ?
• Quelles contraintes particulières faut-il respecter ?

Exemple du Festival

• Un festivalier peut assister à plusieurs concerts, et chaque concert peut accueillir plusieurs festivaliers.
• Un concert se déroule obligatoirement sur une seule scène, et chaque scène peut accueillir plusieurs concerts.
• Un artiste peut jouer dans plusieurs concerts, et chaque concert peut accueillir plusieurs artistes.
• Un membre du personnel peut travailler sur plusieurs concerts, et chaque concert mobilise plusieurs personnels.
• Chaque concert possède une date et une heure de début qui doivent être uniques pour ce concert.
• Un festivalier est identifié par son nom, prénom et adresse e-mail.
• Un artiste est identifié par son nom, son style musical et son pays.
• Un membre du personnel est identifié par son nom, prénom et fonction.

Le modèle conceptuel de données (MCD)

Le MCD est la première étape de la modélisation. Son but est de représenter le domaine d’étude sous une forme conceptuelle, c’est-à-dire sans se soucier des contraintes techniques. On cherche avant tout à décrire les objets du monde réel que l’on veut gérer et les relations qu’ils entretiennent entre eux.

Deux notions sont fondamentales dans un MCD : les entités et les associations.

Les entités

Une entité est un ensemble homogène d’objets du monde réel. Chaque objet de cet ensemble est appelé une occurrence de l’entité.

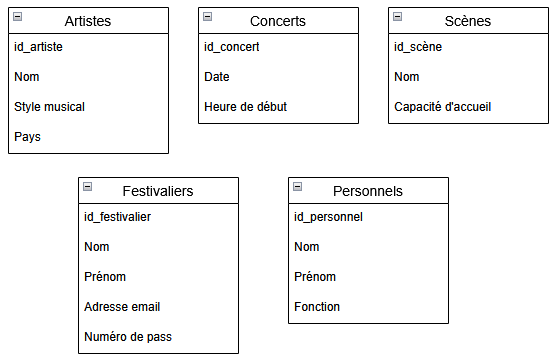

Dans notre festival, on identifie les entités suivantes :

• Artistes : chaque musicien ou groupe programmé au festival. Attributs : nom, style musical, pays d’origine.
• Scènes : lieux physiques où se déroulent les concerts. Attributs : nom, capacité d’accueil.
• Concerts : chaque événement programmé (un ou plusieurs artistes sur une scène à un horaire donné). Attributs : date, heure de début.
• Festivaliers : spectateurs assistant au festival. Attributs : nom, prénom, adresse e-mail, numéro de pass.
• Personnel : personnes travaillant pour l’organisation (techniciens, bénévoles, agents de sécurité). Attributs : nom, fonction.

Chaque entité doit être identifiée de manière unique grâce à un identifiant. Dans la plupart des cas, on utilise un entier auto-incrémenté, qui sera la clé primaire dans le modèle relationnel.

Les associations

Une association établit un lien sémantique entre deux ou plusieurs entités. Elle se nomme généralement avec un verbe, à la forme active (jouer, assister, travailler) ou à la forme passive (être programmé sur).
Une association peut, si nécessaire, posséder ses propres attributs, qui décrivent spécifiquement la relation.

Dans notre festival, on peut identifier les associations suivantes :

• Programmer (Concerts ↔ Scènes) : un concert est programmé sur une scène.
• Jouer (Artistes ↔ Concerts) : un artiste joue lors d’un concert. Attributs possibles : ordre de passage, durée prévue.
• Assister à (Festivaliers ↔ Concerts) : un festivalier assiste à un concert. Attributs possibles : type de billet, date d’achat.
• Travailler sur (Personnel ↔ Concerts) : un membre du personnel travaille sur un concert. Attributs possibles : rôle, horaire de prise de poste.

Les cardinalités

Les cardinalités précisent combien de fois une occurrence d’une entité peut participer à une association. Elles se notent sous la forme (min, max).

Dans le festival :

• Programmer : Un concert est programmé sur une et une seule scène (cardinalité (1,1) côté Concerts) et une scène peut accueillir un ou plusieurs concerts (cardinalité (0,N) côté Scènes).
• Jouer : Un artiste peut jouer dans un ou plusieurs concerts (1,N) et un concert accueille un ou plusieurs artistes (1,N)
• Assister à : Un festivalier peut assister à un ou plusieurs concerts (1,N) et un concert peut accueillir zéro, un ou plusieurs festivaliers (0,N).
• Travailler sur : Un membre du personnel peut travailler sur zéro, un ou plusieurs concerts (0,N) et un concert mobilise au moins une personne, mais souvent plusieurs (1,N).

Les cardinalités traduisent directement les règles métier. Elles doivent être discutées et validées avec les utilisateurs du système.

Cas particuliers

Association réflexive

Une association réflexive relie une entité à elle-même : les occurrences de la même entité entretiennent entre elles un lien spécifique.

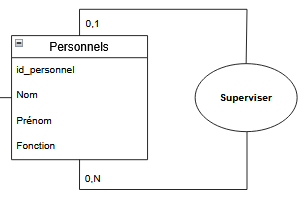

Exemple dans le festival : l’entité Personnel reliée à elle-même par l’association Superviser.

• Un membre du personnel peut superviser 0, 1 ou plusieurs autres membres (0,N).
• Un membre du personnel peut être supervisé par au maximum un seul autre membre (0,1).

Cela permet de représenter une hiérarchie interne : un chef de sécurité supervise plusieurs agents, mais chaque agent n’a qu’un seul supérieur direct.

Association plurielle

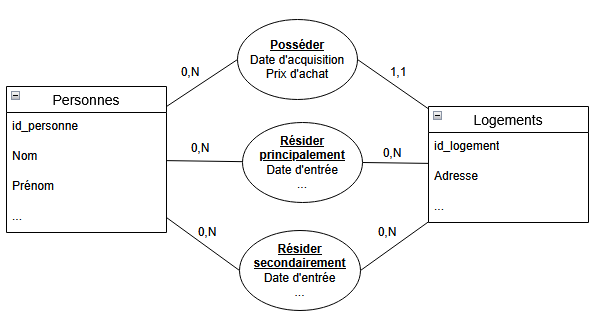

Les associations plurielles apparaissent lorsqu’une même paire d’entités est reliée par plusieurs associations distinctes, chacune traduisant un rôle différent.

Exemple classique : une agence immobilière. Les entités Personnes et Logements sont reliées par trois associations :

• Posséder : une personne peut posséder 0, 1 ou plusieurs logements, tandis qu’un logement appartient toujours à une seule personne.
• Résider principalement : une personne peut avoir au maximum un logement principal, tandis qu’un logement peut être la résidence principale de 0, 1 ou plusieurs personnes.
• Résider secondairement : une personne peut disposer de plusieurs résidences secondaires, et un logement peut être utilisé comme résidence secondaire par plusieurs personnes.

Exercice – Salle de sport

Les propriétaires d’une salle de sport souhaitent mieux gérer leurs activités quotidiennes : organisation des cours, gestion des coachs, suivi des membres et de leurs présences. Ils font donc appel à vous, en tant que consultants en modélisation de bases de données, pour concevoir le modèle conceptuel de données (MCD) de leur futur système d’information.

Règles de gestion métier fournies

• Une salle de sport propose plusieurs cours collectifs comme le yoga, le pilates, le crossfit ou encore des cours de self défense.
• Chaque Créneau d’un cours se déroule dans un espace dédié (salle de yoga, salle de musculation, espace extérieur, zone de tatami).
• Les créneaux d’un cours sont encadrés par des coach sportifs. On souhaite mémoriser leur nom, prénom et leur date d’arrivée dans le club.
• Les membres assistent aux créneaux d’un cours. Pour chaque membre, on enregistre : numéro d’adhésion, nom, prénom, adresse e-mail, date d’enregistrement et formule choisie (abonnement mensuel, annuel, cours individuels uniquement).
• Chaque cours est planifié sur un ou plusieurs créneaux horaires (date, heure de début, durée).
  On aimerait pouvoir savoir qui a participé réellement à un créneau (présence effective), ce qui peut différer des inscriptions prévues.

Règle de gestion supplémentaires

• Chaque créneau a lieu dans un seul espace, mais un espace peut accueillir plusieurs créneaux.
• Un créneau doit être encadré par au moins un coach, et peut être encadré par plusieurs coachs en même temps.
• Un cours peut être planifié sur plusieurs créneaux, mais chaque créneau correspond à un seul cours.
• Un coach peut encadrer plusieurs créneaux, mais peut aussi exister dans la base sans encadrer de cours (coach nouvellement recruté).
• Un cours peut être planifié sur plusieurs créneaux, mais chaque créneau correspond à un seul cours.
• Un membre peut s’inscrire à plusieurs créneaux, et un créneau peut accueillir plusieurs membres.
• Un créneau peut exister même sans inscriptions

Consignes de l’exercices

• Identifiez les entités principales, leurs attributs et leurs identifiants
• Identifiez les associations nécessaires à la gestion de ce système
• Identifiez les cardinalités pour chaque association
• Réalisez le MCD complet

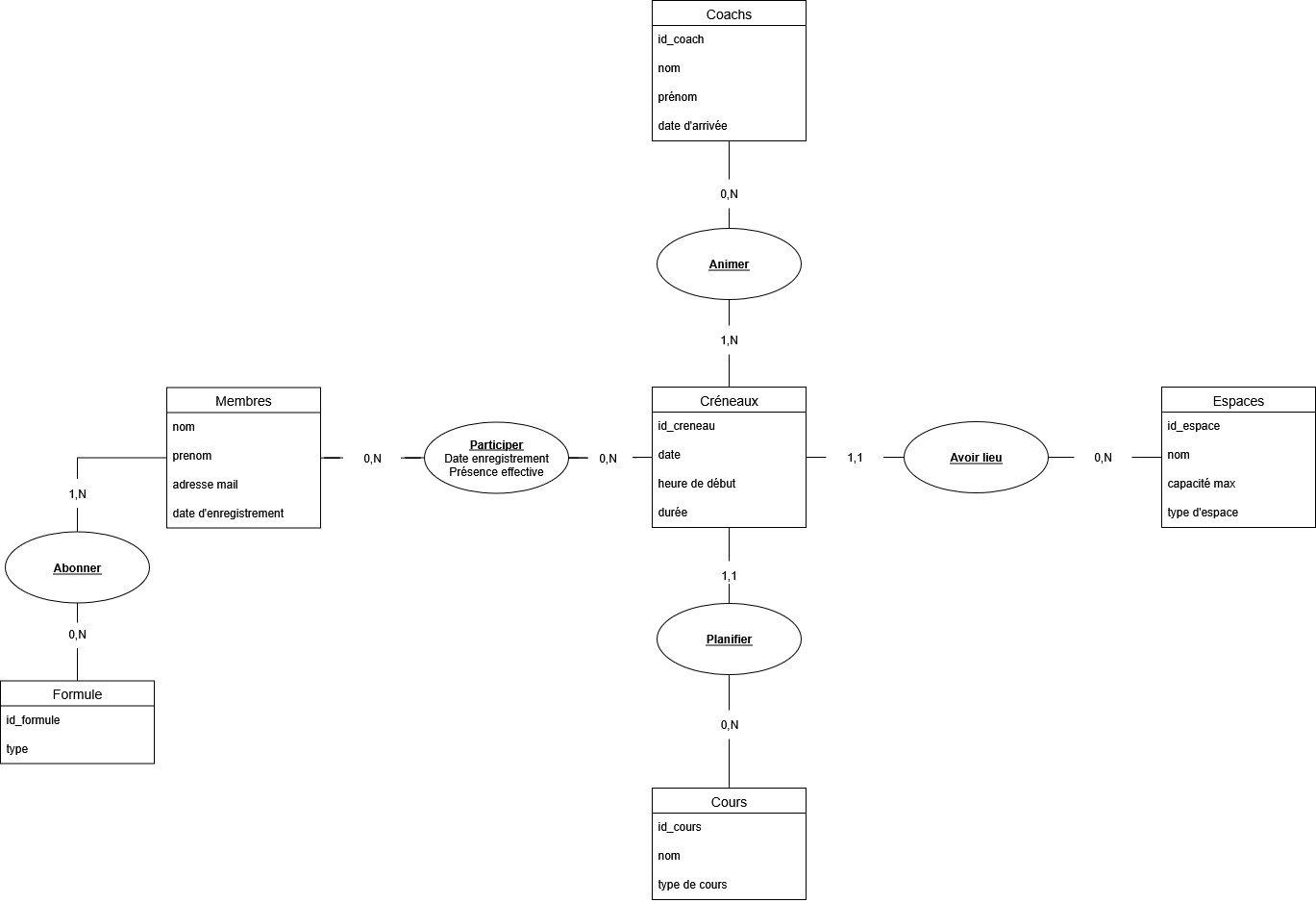

Correction possible

Le modèle Logique de données (MLD)

Le MCD permet de représenter les informations du monde réel (entités, attributs, associations) sans se soucier des contraintes techniques.

Mais pour utiliser un système de gestion de base de données relationnelle (PostgreSQL, MySQL, Oracle…), il faut traduire ce MCD en structures compréhensibles par le SGBD.
C’est le rôle du MLD (modèle logique des données).

Le MLD a deux grandes missions :

1. Transformer les entités et associations en tables.
2. Préparer le passage vers le SQL concret (MPD)

Du MCD au MLD

Conversion d’une entité

Chaque entité identifiée dans le MCD se traduit en table.

• Les attributs deviennent des colonnes.
• L’identifiant devient la clé primaire (PK).

Exemple avec l’entité artistes :

• artistes(id_artiste, nom_artiste, style_musical, pays)

• id_artiste est la clé primaire (identifiant unique de l’artiste).
• nom, style_musical, pays sont les attributs.

Conversion d’associations 0/1,1 - 0/1,N

Lorsqu’une association relie deux entités avec une cardinalité max 1 d’un côté ((0,1) ou (1,1)) et N de l’autre ((0,N) ou (1,N)), au profit d’une clé étrangère dans la table côté 0,1 ou 1,1 qui référence la clé primaire de l’autre table. Cette clé étrangère ne peut pas recevoir la valeur vide si la cardinalité est 1,1.

Exemple : association Programmer (Concerts ↔ Scènes)

• Un concert est programmé sur une seule scène (1,1).
• Une scène peut accueillir plusieurs concerts (0,N).

On obtient :

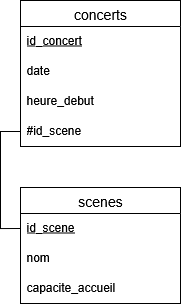

• scenes(id_concert, nom, capacite_accueil)
• concerts(id_concert, date, heure_debut, #id_scene)

• id_concert est la clé primaire.
• id_scene est la clé primaire de la table scènes et une clé étrangère de la table concerts.

Conversion d’associations 0/1,N

Lorsqu’une association relie deux entités avec des cardinalités (0,N) ou (1,N) de part et d’autre, elle devient une nouvelle table.

• La clé primaire de cette table est la concaténation des clés primaires respectives des deux entités.
• Dans le cas d’associations porteuses de données, les données portées deviennent des attributs de la relation correspondante

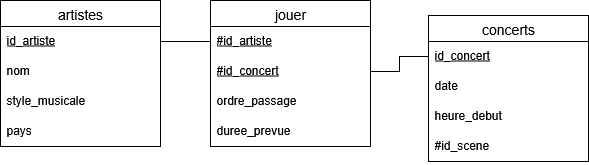

Exemple : association Jouer (Artistes ↔ Concerts)

• Un artiste peut jouer dans plusieurs concerts.
• Un concert accueille plusieurs artistes.

On crée :
jouer(#id_artiste, #id_concert, ordre_passage, duree_prevue)

• La clé primaire est (id_artiste, id_concert).
• On ajoute deux attributs propres à l’association : ordre_passage et duree_prevue.

Conversion d’associations 1,1

Lorsqu’une association relie deux entités avec des cardinalités (0/1,1), on peut la traiter de deux façons :

• Soit on la traite comme une associations de relations avec les cardinalités (0/1,1) - (0/1,N) en remplacant l’association par une clé étrangère. La clé étrangère se voit cependant imposer une contrainte d’unicité.
• Soit on la traite comme une associations de relations avec les cardinalités (0/1,N) en créant une table contenant les deux clés primaires

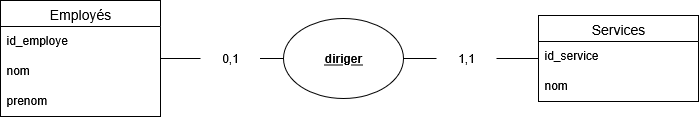

Exemple : l’association diriger ci-dessous

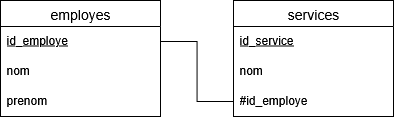

Selon la première option, on obtient :

• services(id_service, nom, #id_employe)
• employes(id_employe, nom, prenom)

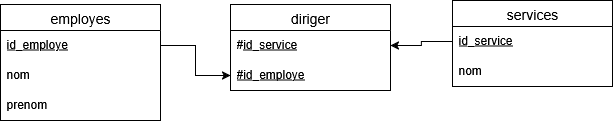

Selon la seconde option, on obtient :

• services(id_service, nom)
• employes(id_employe, nom, prenom)
• diriger(#id_service, #id_employe)

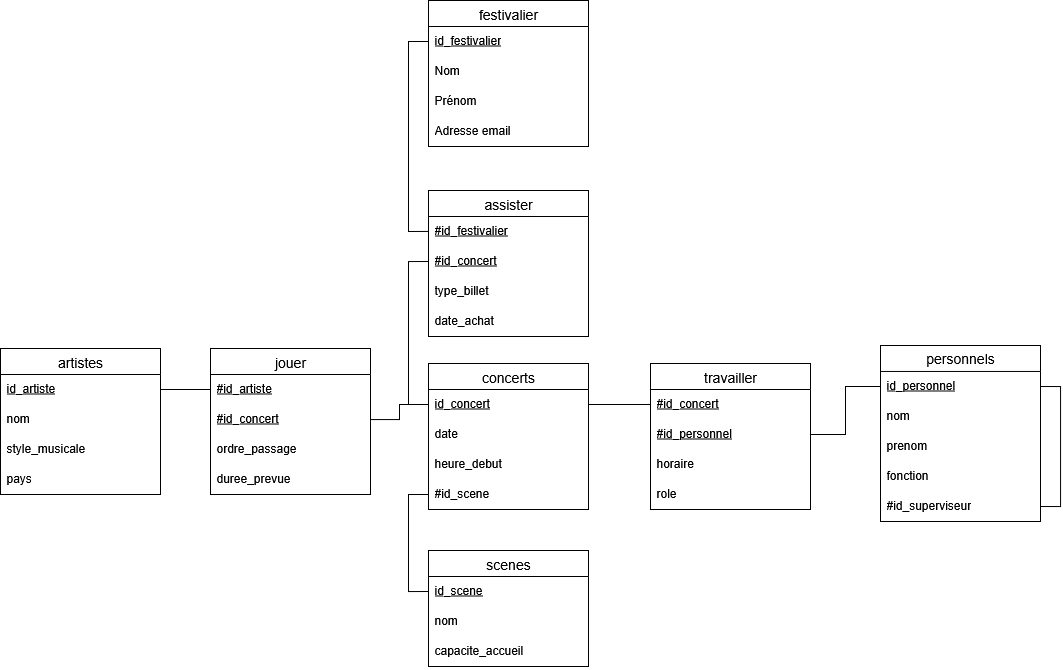

Exemple du Festival

• artistes(id_artiste, nom, style_musical, pays)
• scenes(id_scene, nom, capacite_accueil)
• concerts(id_concert, date_concert, heure_debut, #id_scene)
• festivaliers(id_festivalier, nom, prenom, adresse_email)
• personnels(id_personnel, nom, prenom, fonction, #id_superviseur)
• jouer(#id_artiste, #id_concert, ordre_passage, duree_prevue)
• assister(#id_festivalier, #id_concert, type_billet, date_achat)
• travailler(#id_concert, #id_personnel, horaire, role)

Le Modèle Physique de Données (MPD)

Du MLD au MPD

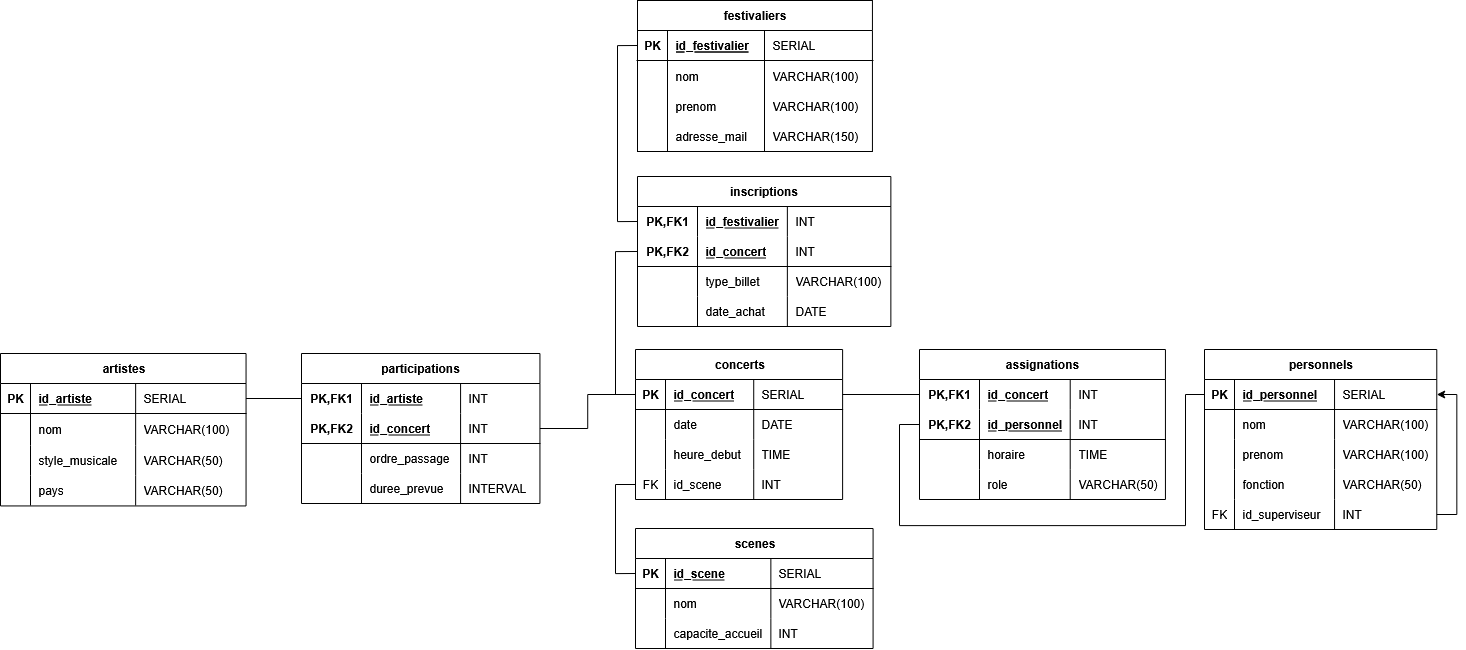

Le MPD (modèle physique de données) est la traduction concrète du MLD dans un SGBD particulier (PostgreSQL, MySQL, Oracle, SQL Server, etc.).
Cette étape consiste à écrire les requêtes SQL qui vont réellement créer les tables avec leurs colonnes, leurs types de données et leurs contraintes.

Les types de données et leur importance

Pourquoi les types sont-ils essentiels ?

Le choix des types de données pour chaque colonne est une étape cruciale de la conception.

Bien choisir ses types permet de :

• Assurer la cohérence des données (un numéro de pass n’est pas un nombre mais une chaîne de caractères).
• Optimiser l’espace mémoire (inutile de stocker un code postal en BIGINT).
• Améliorer les performances (un DATE se compare plus vite qu’un texte qui contient une date).
• Renforcer la fiabilité (empêcher l’insertion de valeurs absurdes comme « abc » dans une colonne numérique).

Les types de données les plus courants dans PostgreSQL

Pour la liste complète des types : Documentation PostgreSQL – Types de données

1. Numériques

• smallint (alias : int2) : entier sur 2 octets, valeurs de -32 768 à 32 767.
  Exemple : âge d’un festivalier.
• integer (alias : int, int4) : entier standard sur 4 octets.
  Exemple : capacité d’accueil d’une scène.
• bigint (alias : int8) : entier sur 8 octets.
  Exemple : compteur de billets vendus sur plusieurs années.
• numeric(p,s) ou decimal(p,s) : nombre exact avec précision et échelle définies.
  Exemple : prix d’un billet NUMERIC(6,2).
• real (alias : float4) : nombre à virgule flottante simple précision (~6 décimales).
  Exemple : température mesurée en °C.
• double precision (alias : float8) : nombre à virgule flottante double précision (~15 décimales).
  Exemple : coordonnées GPS calculées.
• serial (alias : serial4) : entier auto-incrémenté basé sur integer.
  Exemple : identifiant d’artiste.
• bigserial (alias : serial8) : entier auto-incrémenté basé sur bigint.
  Exemple : identifiant unique global.

2. Texte et caractères

• character(n) (alias : char(n)) : chaîne de longueur fixe.
  Exemple : code pays ISO CHAR(2) → “FR”.
• character varying(n) (alias : varchar(n)) : chaîne de longueur variable avec une limite fixée.
  Exemple : nom d’artiste VARCHAR(100).
• text : chaîne de longueur illimitée.
  Exemple : biographie d’un artiste.

3. Temporels (date et heure)

• date : une date (AAAA-MM-JJ).
  Exemple : date d’un concert.
• time [without time zone] : heure (HH:MM:SS).
  Exemple : heure de début d’un concert.
• time with time zone (alias : timetz) : heure avec fuseau horaire.
  Exemple : diffusion d’un concert en ligne dans plusieurs pays.
• timestamp [without time zone] : date et heure sans fuseau.
  Exemple : création d’un compte utilisateur.
• timestamp with time zone (alias : timestamptz) : date et heure avec fuseau horaire.
  Exemple : horodatage exact d’une commande.
• interval : durée exprimée en jours, heures, minutes.
  Exemple : durée prévue d’un concert INTERVAL '2 hours'.

4. Booléens

• boolean (alias : bool) : valeur logique TRUE ou FALSE.
  Exemple : indiquer si un concert est gratuit.

5. Types spécialisés utiles

• uuid : identifiant unique universel.
  Exemple : identifiant généré automatiquement pour un festivalier.
• json : stockage de données JSON sous forme texte.
  Exemple : données d’un billet en JSON brut.
• jsonb : stockage JSON binaire (plus efficace pour les recherches).
  Exemple : préférences d’un utilisateur → {"langue":"fr","newsletter":true}.

6. Types particuliers avec PostGIS

• geometry : objets géométriques (points, lignes, polygones…).

Bonnes pratiques de nommage SQL

Pour garantir la lisibilité et la cohérence de vos bases de données, il est important de suivre des règles de nommage simples et systématiques.

Ces règles peuvent varier mais voici celles à respecter dans le cadre de ce cours :

1. Noms de tables au pluriel
   Exemple : artistes, festivaliers, concerts.

2. Noms de colonnes au singulier
   Exemple : nom, date_concert, id_festivalier.

3. Pas d’accents, pas d’espaces, pas de majuscules
   Utilisez le style snake_case : capacite_accueil, adresse_email.
   Plus simple à taper et plus compatible avec tous les SGBD.

4. Clés primaires et étrangères explicites
   • Clés primaires : préférez id_nomtable (ex. id_artiste, id_concert).
   • Clés étrangères : reprennent le nom de la clé primaire référencée (ex. id_scene dans concerts).
5. Noms courts mais explicites
   Évitez les abréviations trop cryptiques (adr_mail).
   Préférez adresse_email

La commande CREATE TABLE

Syntaxe générale

CREATE TABLE nom_table (
    nom_colonne type_donnee [contrainte],
    nom_colonne type_donnee [contrainte],
    ...
    [contraintes_table]
);

• nom_table : nom de la table
• nom_colonne : nom de chaque colonne
• type_donnee : type choisi pour la colonne.
• contrainte : règle appliquée à une colonne.
• contraintes_table : contraintes globales (ex. clé primaire composée).

Contraintes les plus courantes

• PRIMARY KEY : identifie de façon unique chaque ligne de la table.
• FOREIGN KEY : établit une relation avec une autre table.
• NOT NULL : valeur obligatoire.
• UNIQUE : empêche les doublons.
• DEFAULT : valeur attribuée automatiquement si rien n’est saisi.
• CHECK : impose une condition (ex. CHECK (capacite > 0)).

Exemple : Création d’une table concerts

CREATE TABLE concerts (
    id_concert SERIAL PRIMARY KEY,
    date_concert DATE NOT NULL,
    heure_debut TIME NOT NULL,
    id_scene INT NOT NULL REFERENCES scenes(id_scene)
);

Exemple du Festival

CREATE TABLE artistes (
    id_artiste SERIAL PRIMARY KEY,
    nom VARCHAR(100) NOT NULL,
    style_musical VARCHAR(50),
    pays VARCHAR(50)
);

CREATE TABLE scenes (
    id_scene SERIAL PRIMARY KEY,
    nom VARCHAR(100) NOT NULL,
    capacite_accueil INTEGER CHECK (capacite_accueil > 0)
);

CREATE TABLE concerts (
    id_concert SERIAL PRIMARY KEY,
    date_concert DATE NOT NULL,
    heure_debut TIME NOT NULL,
    id_scene INT NOT NULL REFERENCES scenes(id_scene)
);

CREATE TABLE festivaliers (
    id_festivalier SERIAL PRIMARY KEY,
    nom VARCHAR(100) NOT NULL,
    prenom VARCHAR(100) NOT NULL,
    adresse_email VARCHAR(150) UNIQUE NOT NULL
);

CREATE TABLE personnels (
    id_personnel SERIAL PRIMARY KEY,
    nom VARCHAR(100) NOT NULL,
    prenom VARCHAR(100) NOT NULL,
    fonction VARCHAR(50),
    id_superviseur INT REFERENCES personnels(id_personnel)
);

CREATE TABLE participations (
    id_artiste INT REFERENCES artistes(id_artiste),
    id_concert INT REFERENCES concerts(id_concert),
    ordre_passage INT,
    duree_prevue INTERVAL,
    PRIMARY KEY (id_artiste, id_concert)
);

CREATE TABLE inscriptions (
    id_festivalier INT REFERENCES festivaliers(id_festivalier),
    id_concert INT REFERENCES concerts(id_concert),
    type_billet VARCHAR(50),
    date_achat DATE,
    PRIMARY KEY (id_festivalier, id_concert)
);

CREATE TABLE assignations (
    id_concert INT REFERENCES concerts(id_concert),
    id_personnel INT REFERENCES personnels(id_personnel),
    horaire TIME,
    role VARCHAR(50),
    PRIMARY KEY (id_concert, id_personnel)
);
